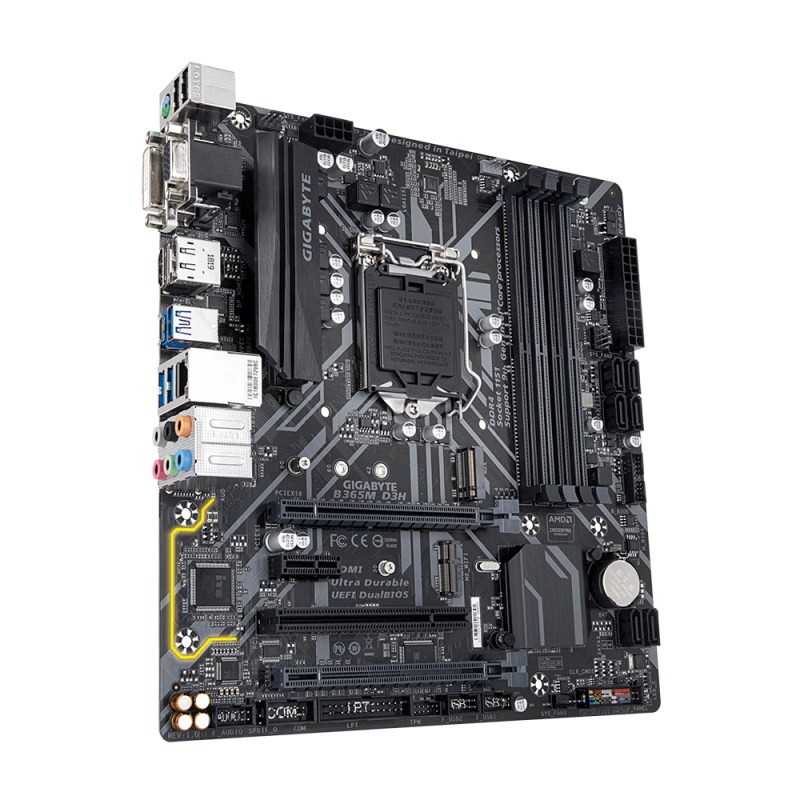

مادربرد گیگابایت مدل B365M DS3H rev. 1.0
فرم فاکتور :
microATX
پیکربندی حافظه :
دو کاناله
نوع سوکت پردازنده :
Intel LGA 1151
چیپست :
Intel B365
تعداد اسلات حافظه :
چهار عدد
مادربرد گیگابایت مدل B365M DS3H rev. 1.0 مبتنی بر Intel بوده و یکی از مادربردهایی است که میتواند در کاربردهای مختلفی از آن استفادههای مفیدی کرد. این مادربرد تا 64 گیگابایت حافظه رم را در 4 اسلات ساپورت میکند. B365M DS3H rev. 1.0 دارای یک اسلات PCIe 16 است و میتواند نهایتا تا ۱6 Lane را پشتیبانی کند. این مادربرد مناسب برای بازیهایی تا مرز گرافیکی متوسط است و ممکن است در زمان انجام بازیهای سنگین با گرافیک بالا دچار اختلال شود. یکی از ویژگی های این مادربرد این است که میتواند در برابر ولتاژ ایمنی ایجاد کند. نوع سوکت پردازنده این مادربرد LGA1151 بوده که میتواند حداکثر تا پردازندههای نسل نهم اینتل را ساپورت کند.
حافظه
4 عدد DDR4 DIMM sockets supporting up to 64 GB of system memory Dual channel memory architecture Support for DDR4 ۲666/۲4۰۰/۲۱۳۳ MHz memory modules Support for ECC Un-buffered DIMM ۱Rx8/۲Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM ۱Rx8/۲Rx8/۱Rx۱6 memory modules Support for Extreme Memory Profile (XMP) memory modules To support ۲666 MHz or XMP memory, you must install a 9th and 8th Generation Intel Core i9/i7/i5 processor
دکمهها، سوییچها و جامپرها
۱ عدد Clear CMOS jumper
پشتیبانی از RAID
RAID ۰
RAID ۱
RAID 5
RAID ۱۰
جک 3.5 میلیمتری
۳ عدد
کارت شبکه LAN
Realtek GbE LAN chip (۱۰/۱۰۰/۱۰۰۰ Mbit
کارت صدا
Realtek ALC887 codec
برد تغذیه
6 فاز
توضیحات کارت صدا
Realtek ALC887 codec High Definition Audio ۲/4/5.۱/7.۱-channel To configure 7.۱-channel audio, you have to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver Support for S/PDIF Out
کانکتورهای برق
کانکتور برق اصلی ۲4 پبن ATX
کانکتور برق 8 پین ATX
هدر برق فن پردازنده
مجموع کانکتور فن
۳ عدد
هدر USB 3.1
یک عدد
نوع اسلات M.2
PCI-E ۳.۰ x4
SATA ۳.۰
سایر توضیحات مربوط به اسلاتها
۱ مسیر PCI Express x۱6 slot, running at x۱6 ۱ مسیر PCI Express x4 slot ۱ مسیر PCI Express x۱ slot
توضیحات تکمیلی پورتها
۱ عدد PS/۲ keyboard/mouse port ۱ عدد D-Sub port ۱ عدد DVI-D port ۱ عدد HDMI port 4 عدد USB ۳.۱ Gen ۱ ports ۲ عدد USB ۲.۰/۱.۱ ports ۱ عدد RJ-45 port ۳ عدد audio jacks
تعداد هدر USB 3.1 Type-C
ندارد
تعداد هدر USB 3.2 Type-C
ندارد
سایر توضیحات بایوس
۲ عدد ۱۲8 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS PnP ۱.۰a, DMI ۲.7, WfM ۲.۰, SM BIOS ۲.7, ACPI 5.۰
سایر توضیحات کارت گرافیک
Integrated Graphics Processor-Intel HD Graphics support ۱ عدد D-Sub port, supporting a maximum resolution of ۱9۲۰x۱۲۰۰@6۰ Hz ۱ عدد DVI-D port, supporting a maximum resolution of ۱9۲۰x۱۲۰۰@6۰ Hz - The DVI-D port does not support D-Sub connection by adapter ۱ عدد HDMI port, supporting a maximum resolution of 4۰96x۲۱6۰@۳۰ Hz - Support for HDMI ۱.4 version and HDCP ۲.۲ Support for up to ۳ displays at the same time Maximum shared memory of ۱ GB Actual support may vary by CPU
توضیحات تکمیلی هدرها
۱ عدد USB ۳.۱ Gen ۱ header ۲ عدد USB ۲.۰/۱.۱ headers ۱ عدد CPU fan header ۱ عدد RGB LED strip header ۱ عدد front panel header ۱ عدد front panel audio header ۱ عدد S/PDIF Out header ۱ عدد Trusted Platform Module (TPM) header (۲x6 pin, for the GC-TPM۲.۰_S module only) ۱ عدد serial port header ۱ عدد parallel port header
توضیحات تکمیلی تمامی پورتهای USB مادربرد
6 عدد USB ۳.۱ Gen ۱ ports (4 ports on the back panel, ۲ ports available through the internal USB header) 6 عدد USB ۲.۰/۱.۱ ports (۲ ports on the back panel, 4 ports available through the internal USB headers)
توضیحات تکمیلی قسمت ذخیرهسازی (Storage)
۱ عدد M.۲ connector (Socket ۳, M key, type ۲۲4۲/۲۲6۰/۲۲8۰ SATA and PCIe x4/x۲ SSD support) 6 عدد SATA 6Gb/s connectors پشتیبانی از RAID ۰, RAID ۱, RAID 5 and RAID ۱۰ Refer to ۱-7 Internal Connectors, for the installation notices for the M.۲ and SATA connectors Intel Optane Memory Ready
هدر USB 2.0
دو عدد
تعداد مسیرهای PCI Express
۱6 مسیر
دکمهها
ندارد
کانکتور M.2
یک عدد
پورت LAN
یک عدد
فرم فاکتور
microATX
اسلات PCI Express x16
یک عدد
اسلات PCI Express x4
یک عدد
اسلات PCI Express x1
یک عدد
نوع حافظه پشتیبانی شده
DDR4
حداکثر حافظه پشتیبانی شده
64 گیگابایت
کانکتور SATA 3.0
شش عدد
پورت PS/2
یک عدد کومبو
نوع تخصیص مسیر
۱ مسیر PCI Express x۱6 slot, running at x۱6 ۱ مسیر PCI Express x4 slot ۱ مسیر PCI Express x۱ slot
پورت USB 3.1
چهار عدد
پورت USB 2.0
دو عدد
تعداد سوکت پردازنده
یک عدد
پیکربندی حافظه
دو کاناله
نوع سوکت پردازنده
Intel LGA ۱۱5۱
چیپست
Intel B۳65
پردازندههای پشتیبانی شده
Support for 9th and 8th Generation Intel® Core i9 processors/Intel Core i7 processors/Intel® Core i5 processors/ Intel Core i۳ processors/Intel Pentium processors/Intel Celeron processors in the LGA۱۱5۱ package L۳ cache varies with CPU
تعداد اسلات حافظه
چهار عدد
قابلیتهای مادربورد
نقاط کنترل ولتاژ
استانداردهای حافظه
DDR4 ۲666/۲4۰۰/۲۱۳۳ مگاهرتز
پورت D-Sub
یک عدد
