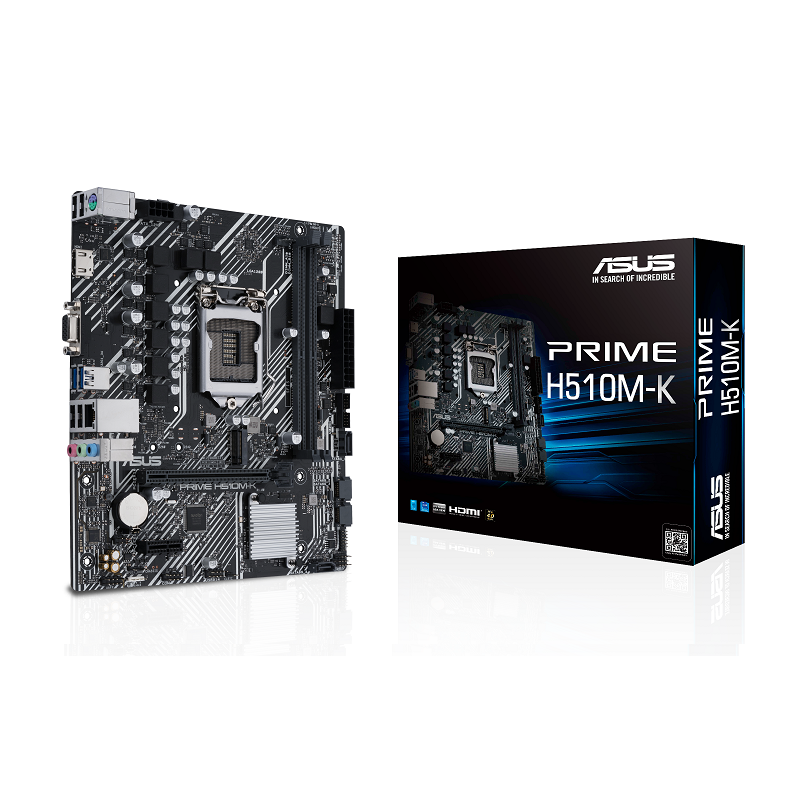

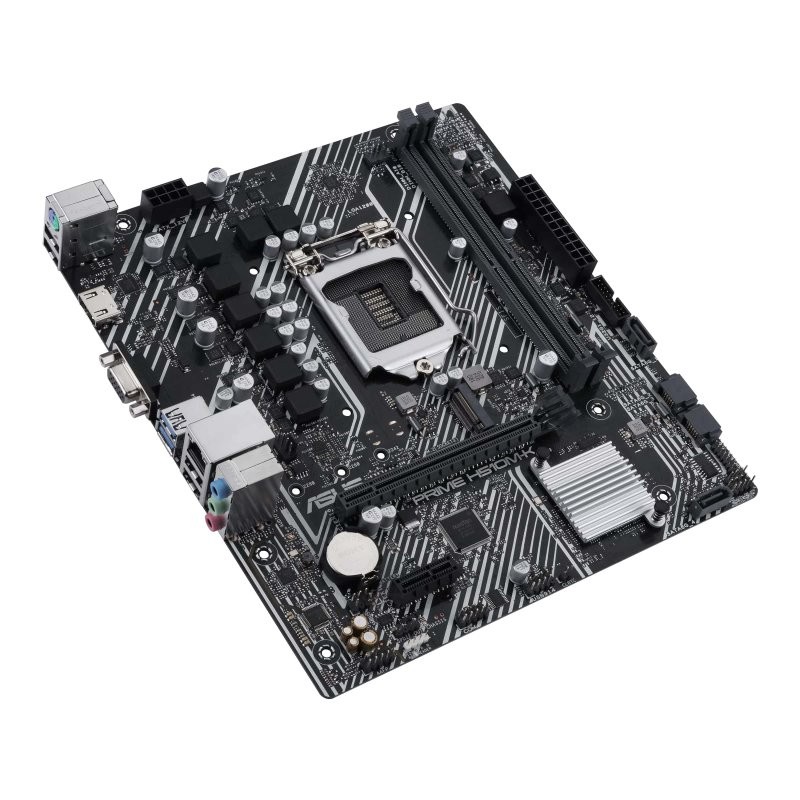

مادربرد ایسوس مدل PRIME H510M-K

مادربرد PRIME H510M-K ایسوس یکی از انتخاب‌ها برای کسانی است که خواهان پردازنده های نسل دهم و یازدهم اینتل برای مصارف روزمره هستند. این مادربرد با دارا بودن درگاه‌های ارتباطی متعدد، ابعاد کوچک، پشتیبانی از حافظه‌های DDR4 تا سرعت 3200 مگاهرتز رم، درایو‌ پرسرعت M.2، فن برای مدیریت سیستم خنک‌کننده، یکی از قابل‌اعتمادترین مادربردهایی است که در همه سناریوهای روزمره قابل استفاده خواهد بود. این مادربرد تمامی نیازها را برآورده خواهد کرد. شرکت ایسوس از چیپ‌ست Intel H510 برای این محصول بهره برده است. سوکت پردازنده‌ تعبیه شده برای این مادربرد LGA1200 شرکت اینتل است. این موضوع باعث شده که مادربرد PRIME H510M-K جزء مادربردهای مبتنی بر اینتل باشد. شرکت اینتل برای این محصول خود از دو اسلات رم DDR4 بهره برده است و می‌تواند تا 64 گیگابایت حافظه رم را پشتیبانی کند. فرم فاکتور این مادربرد از نوع microATX بوده که به‌راحتی می‌تواند توسط بسیاری از کیس‌ها پشتیبانی شود.

نوع اسلات M.2

Key M

PCI-E ۳.۰ x4

SATA ۳.۰

هدر USB 2.0

یک عدد

جک 3.5 میلی‌متری

۳ عدد

کارت شبکه LAN

Intel I۲۱9-V ۱Gb Ethernet port

توضیحات کارت شبکه

Intel I۲۱9-V ۱Gb Ethernet port

کارت صدا

Realtek ALC897/887 7.۱ Surround Sound High Definition Audio CODEC

کانال‌های صوتی

7.۱ کاناله کانال

برد تغذیه

8 فاز

توضیحات کارت صدا

Realtek ALC897/887 7.۱ Surround Sound High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to ۲4-Bit/۱9۲ kHz playback۳4; Audio Features - Audio Shielding - Dedicated audio PCB layers A chassis with an HD audio module in the front panel is required to support 7.۱ Surround Sound audio output

کانکتورهای برق

کانکتور برق 8 پین ATX

کانکتور برق اصلی ۲4 پبن ATX

مجموع کانکتور فن

۲ عدد

سایر توضیحات مربوط به اسلات‌ها

۱ مسیر PCIe 4.۰/۳.۰ x۱6 slot ۱ مسیر PCIe ۳.۰ x۱ slot

هدر USB 3.2

یک عدد

پورت USB 3.2 Gen 1

دو عدد

توضیحات تکمیلی پورت‌ها

۲ عدد USB ۳.۲ Gen ۱ ports (۲ x Type-A) 4 عدد USB ۲.۰ ports (4 x Type-A) ۱ عدد D-Sub port ۱ عدد HDMI port ۱ عدد Intel I۲۱9-V ۱Gb Ethernet port ۳ عدد Audio jacks ۱ عدد PS/۲ Keyboard/Mouse combo port

سایر توضیحات بایوس

۱۲8Mb Flash ROM, UEFI AMI BIOS

سایر توضیحات کارت گرافیک

Graphics specifications may vary between CPU types Only Intel ۱۱th Gen processors support HDMI ۲.۰ with max. resolution of 4K@6۰Hz, others will only support HDMI ۱.4 with max. resolution of 4K@۳۰Hz

توضیحات حافظه

Max Memory Size:64GB DDR4 ۳۲۰۰(OC)/۲9۳۳/۲8۰۰/۲666/۲4۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) ۱۰th Gen Intel Core i7/i9 processors support ۲9۳۳/۲8۰۰/۲666/۲4۰۰/۲۱۳۳ natively, others will run at the maximum transfer rate of DDR4 ۲666MHz ۱۱th Gen Intel processors support ۲9۳۳/۲8۰۰/۲666/۲4۰۰/۲۱۳۳ natively

توضیحات تکمیلی هدرها

۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports ۱ عدد USB ۲.۰ header supports additional ۲ USB ۲.۰ ports ۱ عدد RGB header ۱ عدد Clear CMOS header ۱ عدد COM Port header ۱ عدد Front Panel Audio header (AAFP) ۱ عدد S/PDIF Out header ۱ عدد Speaker header ۱ عدد SPI TPM header (۱4-۱pin) ۱ عدد ۱۰/۱pin System Panel header ۱ عدد 4pin CPU Fan header ۱ عدد 4pin Chassis Fan header

توضیحات تکمیلی تمامی پورت‌های USB مادربرد

پنل پشتی - ۲ عدد USB ۳.۲ Gen ۱ ports (۲ x Type-A) - 4 عدد USB ۲.۰ ports (4 x Type-A) اتصالات داخلی - ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports - ۱ عدد USB ۲.۰ header supports additional ۲ USB ۲.۰ ports

مدیریت

WOL by PME, PXE

پورت LAN

یک عدد

فرم فاکتور

microATX

اسلات PCI Express x16

یک عدد

اسلات PCI Express x1

یک عدد

نوع حافظه پشتیبانی شده

DDR4

حداکثر حافظه پشتیبانی شده

64 گیگابایت

کانکتور SATA 3.0

چهار عدد

کانکتور M.2

یک عدد

پورت PS/2

یک عدد کومبو

پورت USB 2.0

چهار عدد

تعداد سوکت پردازنده

یک عدد

پیکربندی حافظه

دو کاناله

نوع سوکت پردازنده

Intel LGA ۱۲۰۰

چیپ‌ست

Intel H5۱۰

پردازنده‌های پشتیبانی شده

Intel Socket LGA۱۲۰۰ for ۱۱th Gen Intel Core Processors & ۱۰th Gen Intel Core, Pentium Gold and Celeron Processors Supports Intel ۱4 nm CPU

تعداد اسلات حافظه

دو عدد

استانداردهای حافظه

DDR4 ۳۲۰۰(OC)/۲9۳۳/۲8۰۰/۲666/۲4۰۰/۲۱۳۳ مگاهرتز

تعداد مسیرهای PCI Express

۱6 مسیر
